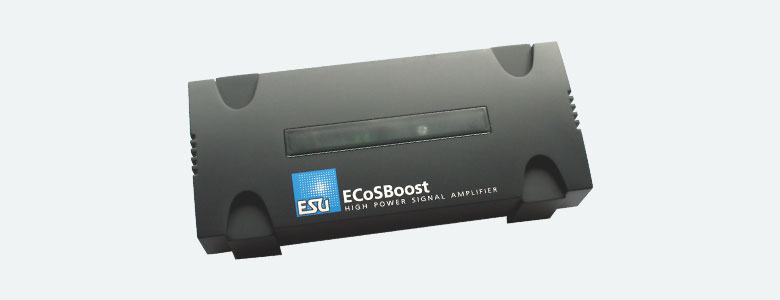

ECoSBoost - Pure Energie

Unverzichtbare Bestandteile jeder größeren Modellbahnanlage sind Verstärker (auch „Booster“ genannt): Ist der Stromverbrauch aller fahrenden Züge mit deren Funktionen, der Beleuchtung der Wagen und Funktionsmodellen größer als der Maximalstrom den die Zentrale liefern kann, müssen Sie Ihre Anlage in mehrere Versorgungsabschnitte einteilen, die jeweils von einem eigenen Booster versorgt werden. Für genau diese Aufgabe ist der ECoSBoost gedacht: Er ist perfekt auf die Verwendung mit unserer ESU ECoS oder der Märklin® central station® 60212 abgestimmt. Der ECoSBoost wird in zwei Varianten angeboten: Die 4 Ampere-Variante ist ideal für H0 und kleiner, während eine 8 Ampere-Variante für Gartenbahner gedacht ist. Wie auch die ECoS liefern wir jeden Booster mit einem passend dimensionierten Netzteil.

Betriebsarten

Der ECoSBoost wird direkt an die ECoSlink-Buchse der Zentrale angeschlossen und erhält von dort seine Steuersignale. Er ist in der Lage, die Datenformate DCC mit RailComPlus®, Motorola®, Selectrix® und M4 zu verstärken und ans Gleis abzugeben. Welches Datenformat im Einzelfall ausgegeben wird, hängt von der verwendeten Zentrale und deren Fähigkeiten ab: An einer ESU ECoS wird der Booster daher DCC, Motorola® Selectrix® und M4 verarbeiten können, während er in Verbindung mit einer (originalen, ohne ESU Update) Märklin® central station® 60212 deren Datenformate Motorola® bzw. mfx® verstärken und ausgeben kann.

Alle ECoSBoost werden dank „Plug&Play“ automatisch in die Liste der externen ECoSlink-Geräte eingebunden und können zentral auf dem Display der ECoS überwacht und konfiguriert werden.

Für die korrekte Funktion des ECoSBoost an diesen Zentralen ist der richtige Firmwarestand entscheidend: Ist die interne Software der Zentrale zu alt, wird der ECoSBoost unter Umständen nicht erkannt. Die Systemvoraussetzungen geben nähere Auskunft.

Funktionen

ECoSBoost verstärkt die von der Digitalzentrale kommenden Datensignale und gibt diese an den Gleisausgang ab. Je nach Ausführung stehen hierfür 4 bzw. 8 Ampere Dauerausgangsstrom zur Verfügung. Die für H0 und kleinere Spurweiten gedachte 4A-Version kann somit bis zu 10 Loks gleichzeitig versorgen, abhängig von deren Strombedarf. Die Versorgung des ECoSBoost wird von dem mitgelieferten Schaltnetzteil mit stabilisiertem Gleichspannungsausgang übernommen.

Die Konfiguration und Überwachung jedes ECoSBoost erfolgt komfortabel direkt an der ECoS: Für jeden Verstärker können Sie individuell den maximal zulässigen Ausgangsstrom festlegen. Darüber hinaus kann man sich den aktuellen Stromverbrauch jedes Boosters anzeigen lassen, um herauszufinden, wie viel „Reserven“ noch vorhanden sind. Überaus sinnvoll ist auch die Möglichkeit, für jeden ECoSBoost getrennt einstellen zu können, ob er bei einem Anlagenkurzschluss mit abgeschaltet werden soll oder nicht: Haben Sie beispielsweise Ihre Weichendecoder an einen separaten ECoSBoost angeschlossen, können im Falle eines Schienenkurzschlusses die Weichen immer noch zuverlässig geschaltet werden.

Rückmeldung

Ein ECoSBoost kann aber mehr als nur den Fahrstrom verstärken und ausgeben: Jeder hat serienmäßig einen Rückmelder (global Detector) für RailCom® eingebaut. Damit können Sie einerseits CVs auf dem Hauptgleis auslesen, andererseits neue Loks mit RailComPlus®-fähigen Decodern direkt auf dem Boosterabschnitt automatisch anmelden.

Zusätzlich beherrscht der ECoSBoost die M4-Rückmeldung: Alle vom ECoSBoost versorgten mfx®-Loks verhalten sich dann exakt so wie beim Betrieb direkt an der Zentrale und können sich selbstverständlich automatisch anmelden oder Konfigurationsänderungen übertragen.

Schutz

Jeder ECoSBoost erfüllt die sicherheitstechnischen Voraussetzungen und Bedingungen für den Modellbahnbetrieb: Der Schienenausgang ist gegen Überlastung ebenso gesichert wie gegen Kurzschlüsse. Der ECoSBoost kann hierbei zwischen einem „echten“ Kurzschluss und einem kurzzeitigen Stromschluss beim Überfahren von Weichen und Trennstellen unterscheiden. Generell wurde wie auch schon bei unseren Lokdecodern Wert auf weitgehende Unzerstörbarkeit des Geräts gelegt.

Zukunft eingebaut

Die Betriebssoftware des in jedem ECoSBoost integrierten Mikrocontrollers kann bei Bedarf vollautomatisch durch die ECoS-Zentrale mit einem Update versorgt werden. Sie brauchen sich um nichts zu kümmern. Auf diese Weise ist Ihr ECoSBoost stets auf dem aktuellen Stand der Technik.

Bestellinformationen

  Art.Nr. Beschreibung Liefertermin
  50010 ECoSBoost, ext. Booster 4A, DCC/MOT/SX/mfx®, Netzteil 110-240V, EU+US Q2/17
  50011 ECoSBoost, ext. Booster 8A, DCC/MOT/SX/mfx®, Netzteil 110-240V, EU+US Q2/17
