ECoSlink Terminal - Der Verteiler

Weitere Informationen

Wenn Ihre Anlage wächst und Sie zusätzliche ECoSBoost Booster und ECoSDetector Rückmelder an Ihre ECoS oder Central Station anschließen möchten, werden bald die Buchsen an der Zentrale knapp. Dann ist es Zeit, das erste ECoSlink Terminal anzuschaffen.

Mehr Spielraum

Das ECoSlink Terminal wird mit Hilfe des mitgelieferten Buskabels an die „Extend“ Buchse Ihrer ECoS oder Central Station Zentrale angeschlossen.

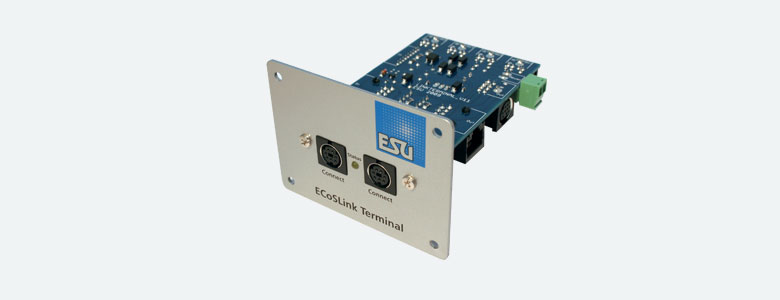

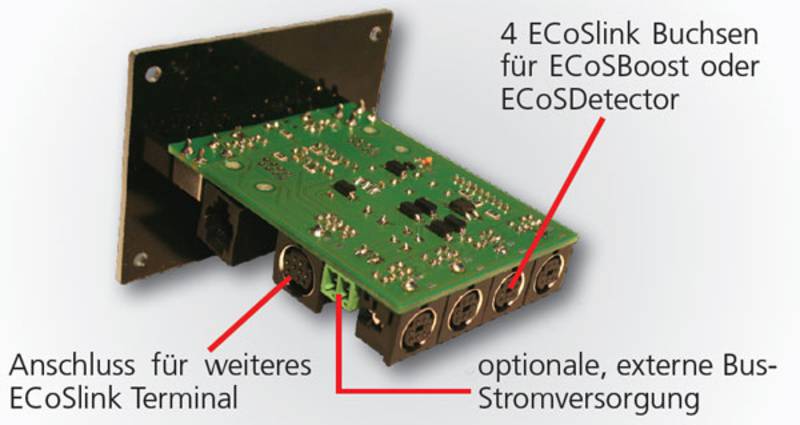

Es bietet an der Vorderseite der Frontplatte zwei Buchsen für Handregler (z.B. mobile station) und an der Rückseite vier Buchsen für Geräte, die unter der Anlage verbaut werden.Hierzu gehören vor allem ECoSBoost Booster sowie ECoSDetect Rückmeldemodule.

Das ECoSlink Terminal kann alle daran angeschlossenen Geräte entweder über die Zentrale mit Strom versorgen oder dies für einen Abschnitt selbst übernehmen. Dies ist insbesondere bei größeren Anlagen mit vielen Handreglern, Boostern und Rückmeldern sinnvoll. Dann sollte ein externer Transformator angeschlossen werden.

Mehr Abstand

Wenn mehr als ein ECoSlink Terminal zum Einsatz kommt, können die Terminals untereinander auf Wunsch problemlos mit handelsüblichen Patchkabeln mit RJ45 Buchsen verbunden werden. Diese Patchkabel sind im Computerhandel in jeder beliebigen Länge erhältlich.

Mehr Ordnung

Jedes ECoSlink Terminal wird normalerweise an der Stirnseite der Anlage eingebaut: Nur die Frontplatte ist sichtbar. Dies verringert den Kabelsalat unter der Anlage.

Mehr Flexibilität

Das ECoSlink Terminal ist für alle ECoS und Central Station Zentralen verwendbar: Der CAN Bus wird zusammen mit den Versorgungs- und Boostersteuerleitungen lediglich passiv verteilt und die Terminierung sichergestellt. Die Funktion ist für die Zentrale transparent. Da ein Eingriff in die Kommunikation des Busses nicht erfolgt, entscheiden folglich allein die Zentrale und die verbundenen Geräte darüber, ob sie zusammen funktionieren werden.

Bestellinformationen

  Art.Nr. Beschreibung
  50099 ECoSLink Terminal Busverteilerplatte, 6 Connect-Buchsen, mit 0,9m Kabel
50093
