Navigator - Ausstattung und Bedienung

Der Navigator ist besonders komfortabel ausgestattet, um Ihnen das Steuern Ihrer Züge so angenehm wie möglich zu gestalten.

Der Handregler

Der Navigatorhandregler kommuniziert drahtlos per Infrarot mit seinem Empfänger. Daher können Sie sich bis zu sieben Meter vom Empfänger entfernt aufhalten und trotzdem die Anlage sicher steuern. Die Weitwinkel-Infrarotoptik sorgt dafür, dass Sie zwar den Sichtkontakt herstellen, aber nicht übergenau "zielen" müssen.

Das griffgünstige, gut ausbalancierte Gehäuse mit dem zentralen, hintergrundbeleuchteten Display erlaubt Ihnen den direkten Zugriff auf die Geschwindigkeit und die ersten 10 Funktionen der gerade aufgerufenen Lok. Mit dem einzigartigen "Joystick" kontrollieren Sie die Geschwindigeit der Lok mit Ihrem Daumen.

Der Navigator wird mit 4 Batterien oder Akkus der Nenngröße "AAA" betrieben und kann mit einem mitgelieferten Riemen um den Hals getragen werden.

Die Zentraleinheit

Die Empfängereinheit beherrbergt die komplette Zentraleinheit nebst Booster für den Hauptgleisanschluss, einen Programmiergleisausgang sowie ein Computerinterface. Ein ECoSlink-Anschluss für den späteren Anschluss an einer ECoS rundet die Ausstattung ab.

Am Hauptgleisausgang bietet der Navigator mit 3,5A Ausgangsleistung auch zum Fahren beleuchteter Züge genügend Reserven. Die am Netzteil für alle Spurweiten passend einstellbare, stabilisierte Ausgangsspannung ermöglicht einen störungsfreien Eisenbahnbetrieb. Zum Auslesen und Neuprogrammieren von Decodern fährt man die Loks auf das befahrbare Programmiergleis.

Der IR Empfänger

Auf der Zentraleinheit wird der Infrarot (IR) Empfänger normalerweise aufgesteckt. Er stellt die Verbindung zum Handregler her und muss so plaziert werden, dass ein Sichtkontakt besteht. Durch seine spezielle Weitwinkeloptik deckt er Winkel von fast 180 Grad ab.

Sollte aus räumlichen Gründen eine Trennung des IR Empfängers von der Zentraleinheit erforderlich sein, ist der Einsatz eines Verlängerungskabels möglich. Zur Vergrösserung der Reichweite können insgesamt bis zu 5 IR Empfänger verwendet werden.

Das Netzteil

Mit jedem Navigator wird  ein ein passendes Netzteil mitgeliefert. Dadurch können wir einen optimalen Betriebsablauf sicherstellen. Die Ausgangsspannung kann mit einem Drehpoti im Bereich von 15V bis 21V eingestellt und optimal auf die Spurweite Ihrer Anlage eingestellt werden. Darüberhinaus ist die Ausgangsspannung stabilisiert. "Pumpende" Stirnlampen beim Lastwechsel gehören der Vergangenheit an.

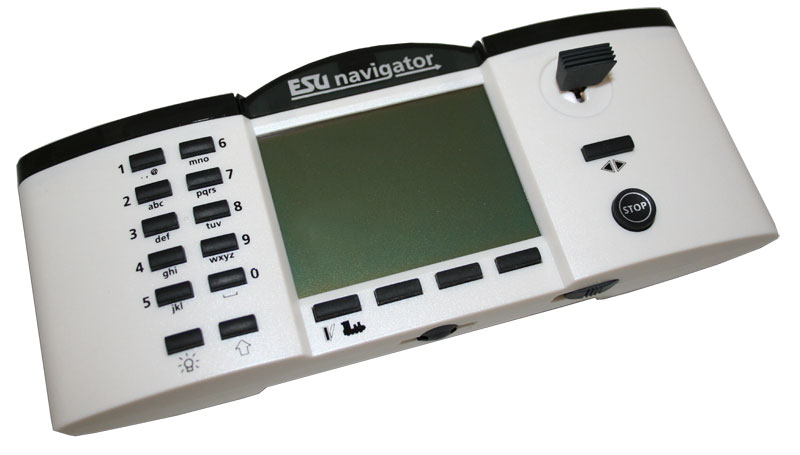

Handregler
Handregler

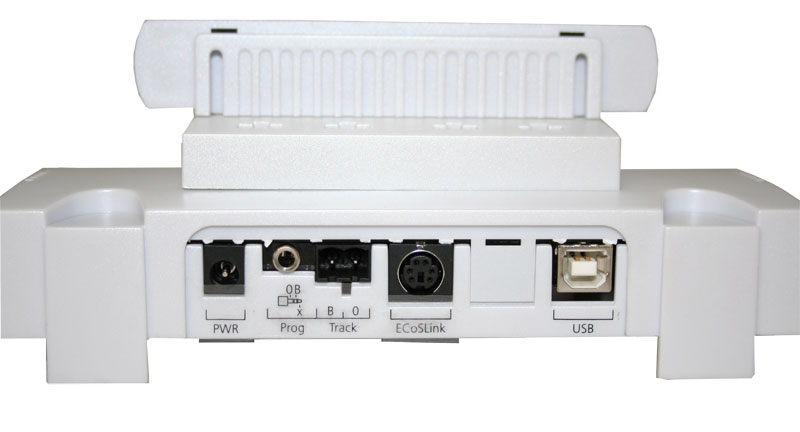

Zentraleinheit Rückseite
Zentraleinheit Rückseite
