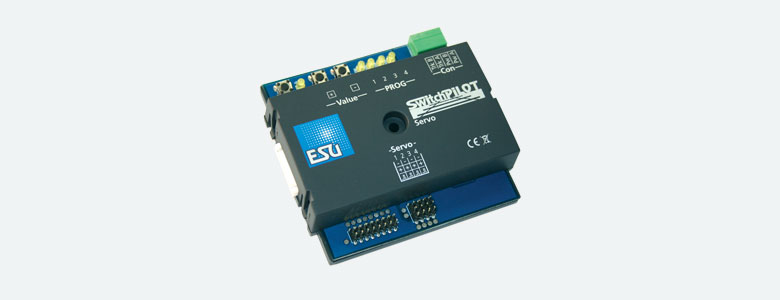

SwitchPilot Servo - Da bewegt sich was

Der SwitchPilot Servo ist der Spezialist unter den Funktionsdecodern: Er wurde eigens zur Ansteuerung von bis zu vier RC-Servoantrieben entwickelt. Dabei kann der SwitchPilot Servo diese Antriebe so präzise ansteuern, dass damit neben der Ansteuerung von Weichen auch jegliche anderen, langsamen Bewegungsabläufe gesteuert werden können.

Der SwitchPilot Servo kann unter DCC oder Motorola® eingesetzt werden und kann dank seiner drei eingebauten Tasten supereinfach programmiert werden. Bringen Sie endlich Bewegung auf Ihre Anlage!

Betriebsarten

Der SwitchPilot kann unter DCC und Motorola® verwendet werden. Er verhält sich kompatibel zur DCC-Norm und wird mit Weichenkommandos angesprochen.  Im Betrieb unter Motorola® sind die Weichen 01 – 508 möglich. Die Erkennung der Betriebsart erfolgt vollautomatisch.

Funktionsweise

Der SwitchPilot kann entweder direkt von der Digitalzentrale oder separat von einem Gleich- oder Wechselspannungstrafo versorgt werden. An seine vier Servoausgänge können handelsübliche RC-Servos oder der ESU Servoantrieb direkt angeschlossen werden. Die hierfür nötige 5V-Spannung erzeugt der SwitchPilot Servo ebenso wie das spezielle Steuersignal. Für jedes Servo können neben der Stellgeschwindigkeit  auch die beiden Endlagen individuell vorgegeben werden. Damit sind unabhängig von Gleissystem und Spurweite besonders vorbildgetreue, langsame und kraftvolle Weichenantriebe realisierbar. Sie können den SwitchPilot Servo auch für Ihre Formsignale oder Bahnübergänge einsetzen. Auch das automatische Öffnen von Türen am Lokschuppen muss nun kein Traum mehr bleiben.

Einstellen

Der SwitchPilot Servo kann besonders komfortabel programmiert werden: Zu einen  unterstützt er alle DCC-Programmiermodi inklusive POM (Hauptgleisprogrammierung).  Eine Zentrale mit Programmiergleisausgang vorausgesetzt, können damit alle Einstellungen kontrolliert und verändert werden. Weil RailCom® ebenfalls gleich integriert ist, können alle aktuellen Einstellwerte sogar im Betrieb ausgelesen und kontrolliert werden.

Alternativ können Sie auch die komfortable, aus drei Tasten bestehende Eingabeeinheit benutzen: Neben der Adresse können Sie damit die Endlagen aller vier Servos und die jeweilige Drehgeschwindigkeit direkt im Betrieb eingeben und sofort kontrollieren. Ohne mühsames Programmieren! An allen Zentralen.

Analogbetrieb

Der SwitchPilot Servo wäre kein ESU-Produkt, wenn er nicht noch mehr bieten würde: Der Betrieb ist auch ganz ohne Digitalzentrale möglich! Hierzu sind 8 Tastereingänge vorhanden, mit deren Hilfe die Servos mit konventionellen Tastern geschaltet werden können. Auf diese Weise können auch "klassische" Analogbahner von den Vorteilen des Servo-Weichenantriebs profitieren.

Mit anderen Worten: Sowohl das Schalten als auch das Einstellen der Servowege und Geschwindigkeiten kann direkt am SwitchPilot Servo ohne eine Digitalzentrale erfolgen.

SwitchPilot Extension

Benötigen Sie neben den Servoausgängen zusätzlich noch einige Relaisausgänge, weil Sie beispielsweise Herzstücke polarisieren oder die Gleisspannung im Signalabschnitt abschalten wollen? Dann sollten Sie Ihren SwitchPilot Servo um das SwitchPilot Extension Relais-Modul erweitern: Von seinen vier Doppel-Relais schaltet jeweils eines parallel zum Servo und kann zum potentialfreien Schalten von Verbrauchern benutzt werden - ideal für knifflige Schaltungsaufgaben!

Schutz

Wie schon bei unseren Lokdecodern gilt auch für den SwitchPilot Servo, dass bei seiner Entwicklung größter Wert auf weitgehende Unzerstörbarkeit gelegt wurde. So können Sie sich auch bei Weichendecodern auf die Qualität von ESU verlassen.

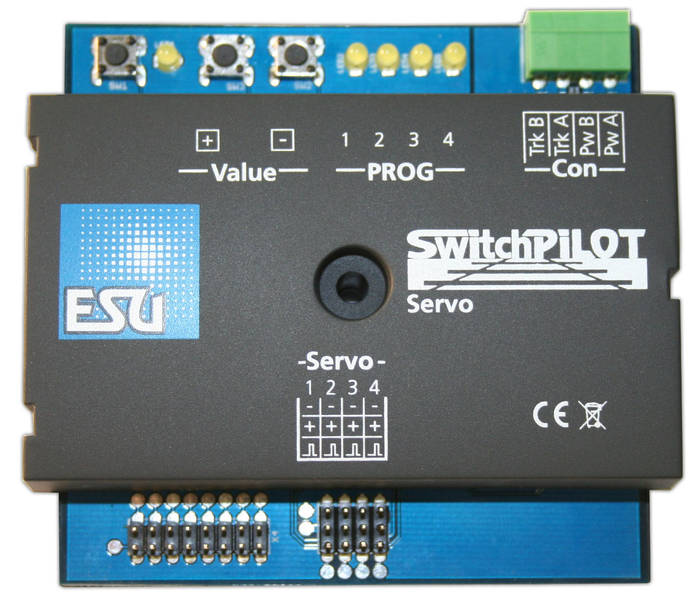

51802 SwitchPilot Servo
51802

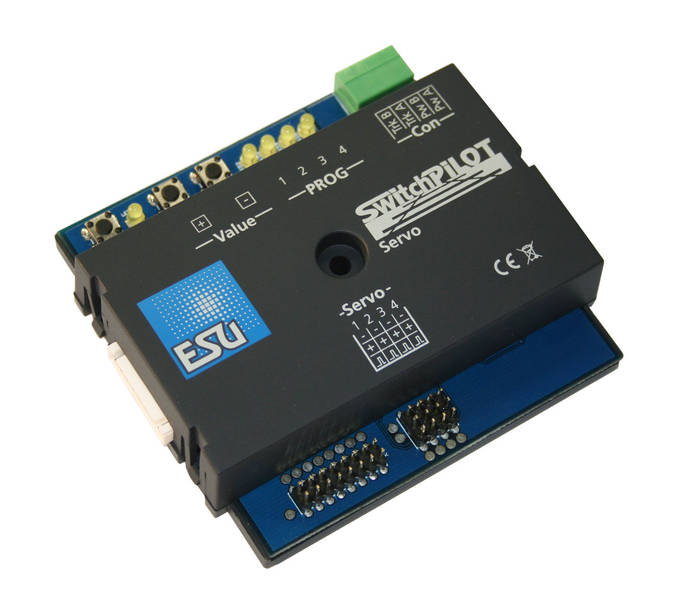

51802 SwitchPilot Servo
51802

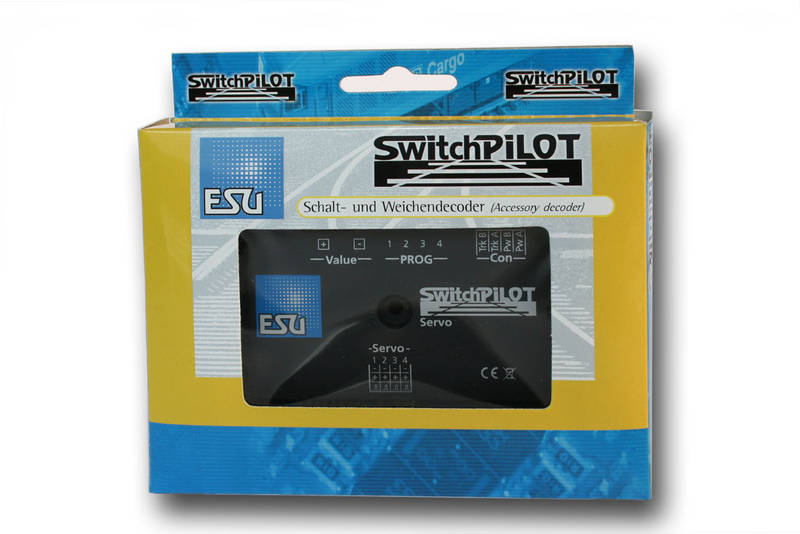

51802 SwitchPilot Servo mit Verpackung
51802
