LokSound V4.0 M4 - Der Kompatible

An dieser Stelle dürfen wir Ihnen unseren jüngsten LokSound Decoder vorstellen, der auf den ersten Blick wie ein gewöhnlicher LokSound Decoder aussieht, dessen einzigartigen inneren Werte diesen Decoder aber zur ersten Wahl für Modellbahner machen, die maximale Kompatibilität zu allen Digitalsystemen wünschen.

Der LokSound V4.0 M4 ist der erste Quad-Protokoll-Decoder weltweit. Neben den bereits vom LokSound V4.0 bekannten DCC, Motorola® und Selectrix® Protokollen versteht unser Neuling zusätzlich noch das M4-Protokoll. Damit ist dieser Decoder zu 100% kompatibel mit allen mfx®-fähigen Zentralen am Markt. Er meldet sich dort selbständig an und kann vollgrafisch programmiert werden. Dieser Decoder ist somit die erste Wahl für alle Märklin Freunde, die auf mfx® nicht verzichten möchten.

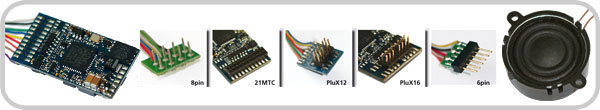

Damit Sie möglichst alle Ihre Lok mit diesem Tausendsassa nachrüsten können, bieten wir den LokSound V4.0 M4 in Varianten mit 8-poliger oder  6-poliger Schnittstelle ebenso an wie eine kabellose Variante mit 21MTC-Schnittstelle oder  auch als Ausführung mit PluX16 oder PluX22 für neuere Fleischmann® oder ROCO®-Fahrzeuge.

Betriebsarten

Der LokSound V4.0 M4  ist ein Multitalent. Er spricht 4 Datenprotokolle und kann damit wirklich überall eingesetzt werden.  Außer im DCC Protokoll mit RailComPlus Erkennung meldet er sich auch an Märklin®Zentralen mit M4 Protokoll automatisch an. Für Besitzer älterer Anlagen wurden auch die bekannten Motorola® und Selectrix® Formate eingebaut.

Der LokSound  V4.0 M4 Decoder kann auch auf analogen Gleich- und Wechselstrombahnen eingesetzt werden. Die Motorregelung bringt dem Motor Manieren bei und synchronisiert die Fahr- und Lichtfunktionen mit den Geräuschfunktionen. Somit können auch Modellbahner ohne Digitalsystem in den Genuss des LokSounds kommen, freilich ohne die per Funktionstaste auslösbaren Geräusche.

Egal mit welcher Zentrale Sie also den Decoder betreiben, er wird stets perfekt eingebunden. An Märklin Central Station® Zentralen wird er dank M4-Erkennung automatisch angemeldet und es stehen bis zu 16 Funktionen zur Verfügung. Selbstverständlich lassen sich mit der Zentrale alle Parameter genau so verändern, wie Sie es gewohnt sind.

Unter DCC stehen bis zu 28 Funktionen zur Verfügung. An einer ESU ECoS mit RailComPlus® meldet sich dieser Decoder sekundenschnell automatisch an und zeigt ebenfalls alle Funktionen an.

Auch Besitzer der „alten“ Märklin® 6021 brauchen nicht zurückstehen. Über maximal 4 Adressen pro Decoder können bis zu 16 Funktionen geschaltet werden. Ein eingebauter Programmiermodus ermöglicht auch mit dieser ehrwürdigen Zentrale eine Umprogrammierung. Zu guter Letzt sei daran erinnert, dass der Decoder auch an Selectrix®-Zentralen zuverlässig seinen Dienst verrichtet.

Das alles liest sich viel zu gut, um wahr zu sein? Es kommt noch besser: Der LokSound V4.0 M4 Decoder erkennt alle wesentlichen Bremsstrecken. Egal ob eine Märklin® Bremsstrecke, ein Lenz®-ABC-Bremssystem (mit Langsamfahrtfunktion!), eine Selectrix®-Diodenbremsstrecken oder die ZIMO® HLU® Systematik zum Einsatz kommen: Immer erkennt der Decoder die gewünschte Betriebsart vollautomatisch. Dass beim Bremsen ein konstanter Bremsweg definiert werden kann, ist für uns als Erfinder dieser Funktion Ehrensache.

Motorsteuerung

Sie erwarten von einem LokSound Decoder zu Recht eine hervorragende Motorsteuerung.  Der LokSound V4.0 M4 ist mit einer Lastregelung der  5. Generation ausgestattet: Die Regelfrequenz kann hierbei adaptiv an die Geschwindigkeit angepasst werden und sorgt bei vielen Motoren für einen noch besseren, seidenweichen, absolut leisen Motorlauf. Mit Dynamic Drive Control (DDC) begrenzen Sie den Einfluss der Lastregelung und können im Bahnhofs- und Weichenbereich feinfühlig regeln, während auf der (schnellen) Streckenfahrt die Lok bei Bergauffahrt vorbildgetreu langsamer wird.

Sound

Wichtigster Bestandteil des neuen LokSound V4.0 Decoders ist das Geräuschmodul. Daher besitzt der LokSound V4.0 M4 einen supergroßen 32 MBit Flashspeicherchip, auf dem bis zu 276 Sekunden Originalgeräusche gespeichert werden können. Er arbeitet mit 8 polyphonen Kanälen. Dies bedeutet, dass bis zu acht Geräusche gleichzeitig über den 16-Bit Mixer und den neuen rauscharmen D/A Wandler geführt werden können. Dadurch erreichen wir eine wesentlich bessere Abbildung der komplexen Aggregate des Vorbilds, weil wir mehrere Kanäle „bündeln“ können. Den Unterschied werden Sie sofort bemerken! Die Geräusche werden von einer modernen „class D“ Audioendstufe an den Lautsprecher weitergegeben. In Verbindung mit den ESU Hochleistungslautsprechern (4 bis 8 Ohm) erreichen Sie ein unerreichtes Klangspektakel. Alle Einzelgeräusche können individuell per CV in der Lautstärke angepasst werden.

Funktionen

Der LokSound V4.0 M4 Decoder besitzt in der Regel sechs (6) verstärkte Funktionsausgänge mit je 250mA Ausgangsleistung.  Die Versionen mit 21MTC-Schnittstelle haben parallel dazu 2 unverstärkte Logikausgänge, um die NEM 660 einhalten zu können. Es stehen alle wichtigen Lichtfunktionen wie Blinklicht, Blitzer, Wechselblinker, Feuerbüchsensimulation usw. zur Verfügung. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Selbstverständlich beherrscht der Decoder das automatische An- und Abdrücken beim Entkuppeln für Roco®, Krois® und Telex®-Kupplungen und bietet nun auch eine Fernlichtfunktion an. Der „LED Modus“ sorgt für korrekt Lichteffekte beim Einsatz von LEDs.  Die Einstellung klappt natürlich auch mit mfx®-Zentralen (z.B. Märklin® Central Station 2).

Betriebssicherheit

An den LokSound V4.0 M4 können Sie wie an alle anderen ESU Decoder der 4. Generation auf Wunsch ein Powerpack anschließen (ESU Art.Nr. 54670). Dieser Energiespeicher versorgt den Decoder mit Energie, wenn aufgrund verschmutzter Schienen die Stromaufnahme nicht optimal ist.

Schutz

Selbstverständlich sind alle Funktionsausgänge sowie der Motorausgang des LokSound Decoders gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben!

Zukunft eingebaut

LokSound Decoder sind firmwareupdate-fähig. Das bedeutet, dass die interne Software des Decoders bei Bedarf durch neue Versionen ersetzt werden kann. Dazu benötigen Sie nur den ESU LokProgrammer und einen PC.

Geräuschvielfalt

ESU als Markt- und Technologieführer im Soundbereich nimmt die hohen Ansprüche der Modellbahner an den Klang sehr ernst. Für den LokSound V4.0 M4 Decoder lassen sich sämtliche  Geräuschdateien aller LokSound V4.0 Decoder verwenden oder man kann Projekte, die für einen LokSound V3.0 M4 entwickelt wurden, mit wenigen Mausklicks konvertieren. Schon jetzt sind über 200 verschiedene Geräuschvarianten erhältlich. Wir bauen diese Geräuschbibliothek ständig weiter aus und bieten alle Geräusche auf unserer Homepage zum Download an. Selbstverständlich kostenlos.

Betriebsarten: NMRA/DCC mit 14, 28, 128 Fahrstufen und automatischer RailComPlus Erkennung.
  DCC 2-stellige & 4-stellige Adressen. Bis zu 28 Funktionen im DCC-Betrieb
  M4-Datenformat mit 128 Fahrstufen und automatischer Anmeldung an passenden Zentralen. Bis zu 16 Funktionen im M4-Betrieb
  Digital Motorola® (alt und neu), bis zu 28 Fahrstufen im Motorola®-Betrieb. Bis zu 255 Adressen im Motorola®-Betrieb. Bis zu 4 Adressen für F5 bis F15.
  Selectrix® Betrieb mit 31 Fahrstufen. Funktionserweitung auf bis zu 8 Funktionstasten eingebaut (erfordert passende Zentrale)
  Analog Gleich- und Wechselspannung (abschaltbar).
  Automatische Erkennung der Betriebsart und der DCC-Fahrstufeneinstellung
  Unterstützung der Lenz® LG100, Märklin®, Roco® Bremsstrecken. Unterstützung von Lenz ABC Bremsen und Märklin® Bremsstrecke.
  Falschfahrbit
  Intelligenter Programmiermodus mit Märklin® 6021®. Hilfsprogrammiermodi für ROCO Lokmaus 2 und ROCO Multimaus.
  Fahrtreglerteil 1,1A Dauerbelastbarkeit.
  Anschluss von Gleichstrom- und Glockenankermotoren
  Geräuschlose, motorschonende Ansteuerung mit 40 / 20 kHz Taktfrequenz
  Motorausgang gegen Überlast geschützt. Lastregelung der 5. Generation (abschaltbar). Dynamic Drive Control.
Funktionsausgänge: 6 verstärkte Ausgänge (+2 Logikausgänge parallel zu AUX3 und AUX4 für 21MTC-Ausführung)
  250mA Belastbarkeit pro Ausgang
  Summenstrom aller Funktionsausgänge ca. 500mA. Ausgänge kurzschlussfest
Soundteil: 8 (!) unabhängige Soundkanäle
  Hochleistungs-Stereo-Brückenendstufe mit ca. 1,8 Watt Ausgangsleistung
  Geräuschdaten im Flashbaustein änderbar
  Modi für Dampfloks, Dieselhydraulische Loks, Dieselelektrische Loks, Elektroloks, Akkutriebwagen, Zweikraftloks usw.
  32 MBit Speicherkapazität (bis zu 276 Sekunden)
  Anschlussmöglichkeit für zwei unabhängige Lautsprecher
Pufferung: Anschlussmöglichkeit für ESU 54670 PowerPack
Kommunikation: Vollständige RailComPlus® Integration. Vollständige M4-Integration. Susi-Schnittstelle.
Lautsprecher: Lautsprecherimpedanz 4 - 8 Ohm, 4 Ohm empfohlen. Lautsprecher mit 23mm Durchmesser (4 Ohm) im Lieferumfang enthalten
Dimensionen: 30,3mm x 15,5mm x5,5mm
Klicken Sie auf das Bild für eine größere Ansicht.

Bestellinformationen

  Art.Nr. Universalgeräusch - Diverse Schnittstellen
  64400 LokSound V4.0 M4 "Universalgeräusch zum Selbstprogrammieren", mit 8-pol. NEM652 Schnittstelle, Spurweite: 0, H0
  64499 LokSound V4.0 M4 "Universalgeräusch zum Selbstprogrammieren", 21MTC, Spurweite: 0, H0
  65400 LokSound V4.0 M4 "Universalgeräusch zum Selbstprogrammieren", PluX12 am Kabel, Spurweite: 0, H0
  66497 LokSound V4.0 M4 "Universalgeräusch zum Programmieren", PluX22, Spurweite 0, H0
  66498 LokSound V4.0 M4 "Universalgeräusch zum Selbstprogrammieren", NEM658 (PluX16), Spurweite 0, H0
  66499 LokSound V4.0 M4 "Universalgeräusch zum Selbstprogrammieren", 6-pin NEM651, Spurweite: 0, H0
