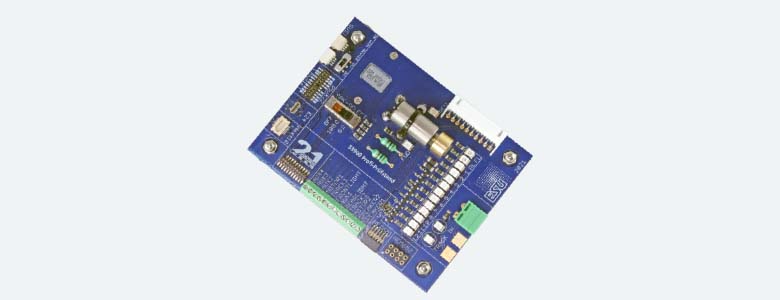

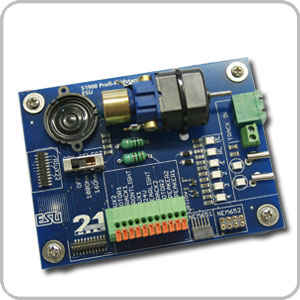

Profi-Prüfstand

Vielleicht kommt Ihnen die Situation bekannt vor: Da liegt ein Digitaldecoder vor Ihnen auf der Werkbank und Sie möchten vor dem komplizierten Einbau in die Lok gerne testen, ob der Decoder ordnungsgemäß funktioniert. Doch wie testen?

Der Profi-Prüfstand hilft Ihnen dabei: Der Profi-Prüfstand wird einfach an Ihre Digitalzentrale oder den LokProgrammer angeschlossen. Er erlaubt Ihnen, jeden Decoder ohne diverse Einflussfaktoren einer Lok zu testen.

Ausstattung

Um Ihnen dies so einfach wie möglich zu machen, bringt der Profi-Prüfstand wertvolle Ausstattungsmerkmale mit. Für den Anschluss des Decoders sind alle gängigen Schnittstellenbuchsen für die „kleinen Spurweiten“ vorhanden:

Neben einer 6-poligen Schnittstelle nach NEM 651 und einer 8-poligen Schnittstelle nach NEM 652 sind auch ein 21MTC-Interface nach NEM660, eine PluX22-Buchse sowie die Next18 Schnittstelle vorhanden: Egal welchen Decoder sie haben: Einfach Decoder anstecken – fertig!

Loks ohne Schnittstellenstecker können mit Einzelkabelklemmen kontaktiert werden.

Ein hochwertiger Glockenankermotor mit Schwungmasse dient in Verbindung mit Richtungs-LEDs zur Kontrolle des Motorausgangs: So einfach kontrollieren Sie die Langsamfahreigenschaften und den Gleichlauf des Decoders. Ein LED-Monitor informiert Sie über die Funktionen des vorderen und hinteren Lichtausgangs sowie den Funktionsausgängen AUX1 bis AUX6.

Für den Test von LokSound-Decodern haben wir einen 20 mm Lautsprecher gleich mit eingebaut. Sie können wählen, ob der verbaute Lautsprecher ausgeschaltet oder 100 Ohm bzw. 16 Ohm aufweisen soll – der Prüfstand passt perfekt für jede ESU-Decoder Generation!

Zwei SUSI-Stecker ermöglichen den direkten Test von optionalen SUSI-Modulen genauso wie das Weiterleiten zu einer weiteren Platine.

Der Anschluss an die Digitalzentrale bzw. den LokProgrammer erfolgt entweder komfortabel mit Hilfe eines abnehmbaren, zweipoligen Klemmblocks (gleiches System wie am LokProgrammer oder der ECoS) oder mit Hilfe von zwei Lötschlüssen.

Erweiterung

Mit Hilfe einer neu eingeführten Erweiterungsbuchse können Sie Ihren Profi-Prüfstand bei Bedarf um die Profi-Prüfstand Erweiterungsplatine ergänzen: An diese können Sie ganz einfach unsere Großbahn-Decoder anstecken und prüfen. Mit all diesen Ausstattungskomponenten macht sich Ihr Profi-Prüfstand bald zum unentbehrlichen Helfer in Ihrer Werkstatt!

Bestellinformationen

  Art.Nr. Beschreibung Liefertermin
Neuheit 53900 Profi-Prüfstand für Decoder, NEM652, 651, 21MTC, PluX22, Next18, Einzelkabel, Glockenankermotor, LED-Monitor, 20mm LS, Erweiterungsbuchse Q3/16
Neuheit 53901 Profi-Prüfstand Extension zum Testen von LokSound XL V4.0, LokSound L V4.0 Decoder LED-Monitor, Servoanschlüsse Q3/16
