SwitchPilot Extension - Die bessere Hälfte

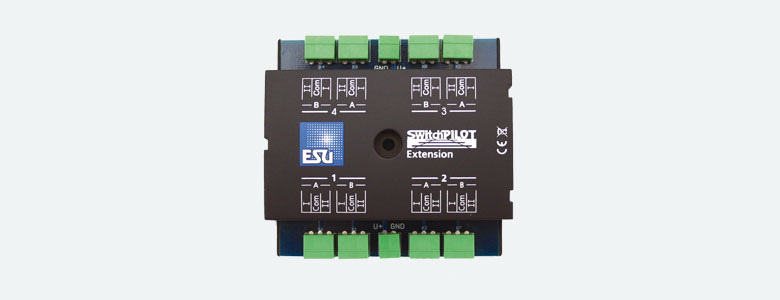

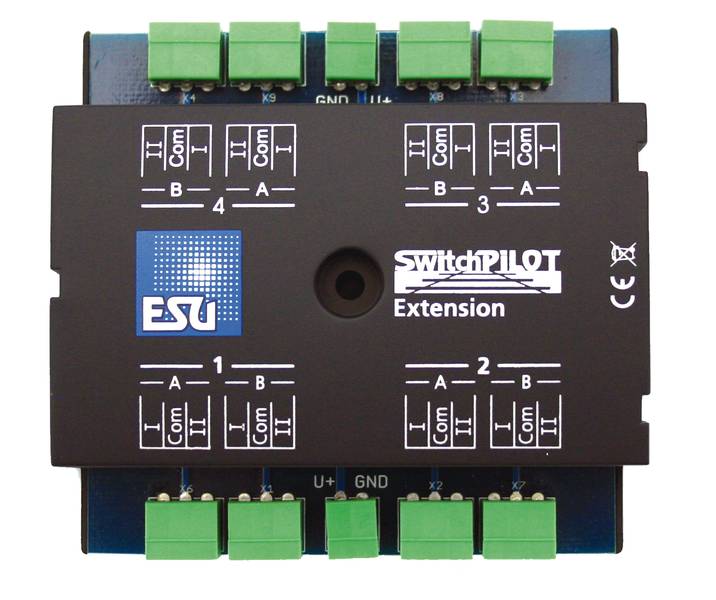

Der SwitchPilot kann bei Bedarf um das SwitchPilot Extension Modul ergänzt werden: Seitlich angedockt an den SwitchPilot bietet es 4 Relaisausgänge zum Schalten von potentialfreien Verbrauchern oder zur Herzstückpolarisierung.

Betriebsarten

Das SwitchPilot Extension Modul funktioniert nur in Verbindung mit einem SwitchPilot. Seitlich angesteckt wird es direkt vom SwitchPilot mit Strom versorgt. Es beinhaltet insgesamt 4 Doppel-Relais (2 x UM), von denen jedes fix einem Transistor-Ausgangspaars des SwitchPilot zugeordnet ist. Die Stellung des jeweiligen Relais hängt direkt vom Schaltzustand dieses Ausgangspaars ab.

Mit Hilfe des Relais können entweder Verbraucher galvanisch vom restlichen Schienenkreis getrennt geschaltet werden (Funktion analog zu k84) oder ein motorischer Weichenantrieb umgepolt werden.

Da jedes Relais mit bis zu 1.5A Dauerstrom belastbar ist, können mit seiner Hilfe nicht nur Weichenherzstücke polarisiert werden, sondern auch Blockstrecken signalabhängig mit Spannung versorgt oder motorische Antriebe wie (Wasser)pumpen geschaltet werden.

Besonders trickreich ist die Möglichkeit zur Ansteuerung motorischer Weichenantriebe: Die hierzu nötige Motorumpolung beherrscht das SwitchPilot Extension Modul selbstverständlich ebenso.

Bestellinformationen

  Art.Nr. Beschreibung
  51820 SwitchPilot V2.0, 4-fach Magnetartikeldekoder, 2 x Servo, DCC/MM, 1A
  51801 SwitchPilot Extension, 4 x Relaisausgang, Erweiterung für SwitchPilot Familie
  51822 SwitchPilot Servo V2.0, 4-fach Servodecoder, DCC/MM, RailCom

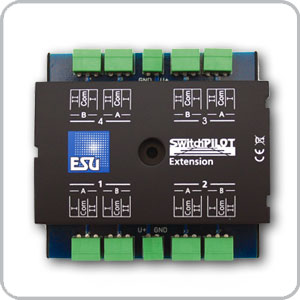

51801 SwitchPilot Extension
