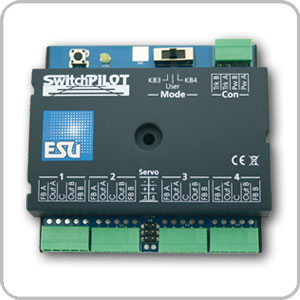

Der SwitchPilot ist der weltweit erste Multiprotokoll Schalt- und Weichendecoder zum Schalten von bis zu 4 doppelspuligen Magnetartikeln (z.B. Weichen) oder 8 Verbrauchern wie Entkupplungsgleisen oder Glühbirnchen (z.B. Weichen- Straßen- oder Hausbeleuchtungen). Durch seine – typisch ESU! – intelligente Software kann er unter DCC oder Motorola® eingesetzt werden. Der SwitchPilot wird in einem robusten Gehäuse zu einem attraktiven Preis ausgeliefert.

Betriebsarten

Der SwitchPilot kann unter DCC und Motorola® verwendet werden. Er verhält sich kompatibel zur DCC-Norm und wird mit Weichenkommandos angesprochen. Im Betrieb unter Motorola® sind die Adressen 01 – 127 möglich. Die Erkennung der Betriebsart erfolgt vollautomatisch.

Funktionsweise

Der SwitchPilot kann entweder direkt von der Digitalzentrale oder separat von einem Gleich- oder Wechselspannungstrafo versorgt werden. An seine 8 Transistorausgänge mit je 1A Dauerausgangsleistung können bis zu vier Doppelspulenantriebe aller bekannten Hersteller angeschlossen werden. Die Einschaltdauer kann von 0.1 s bis 1 Sekunde pro Ausgang frei gewählt werden, um ein Durchbrennen von Antrieben ohne Endabschaltung zu verhindern. Der SwitchPilot verhält sich in dieser Betriebsart k83-kompatibel.
Alternativ kann für jeden der Ausgänge ein Dauerausgangsbetrieb gewählt werden, um Lichtsignale oder andere Verbraucher wie Weichen- Straßen- oder Hausbeleuchtungen direkt durch den SwitchPilot zu versorgen. Effekte wie Überblenden („Zoom“) oder Blinklichtfunktion helfen Ihnen bei der Realisierung vorbildgetreuer Lichtsignalbilder bzw. Bahnübergängen. Der SwitchPilot übernimmt hierbei die wichtigsten Eigenschaften der bekannten k84-Decoder.

Servocontrol

Doch der SwitchPilot kann noch mehr: Neben den Transistorausgängen können zwei herkömmliche RCServos direkt durch den SwitchPilot angesteuert werden. Für jedes Servo können neben der Stellgeschwindigkeit auch die beiden Endlagen individuell vorgegeben werden. Damit sind unabhängig von Gleissystem und Spurweite besonders vorbildgetreue, langsame und kraftvolle Weichenantriebe realisierbar. Sie könnten den Servoantrieb auch für Ihre Formsignale oder Bahnübergänge einsetzen: Dem gestandenen Modellbahner fallen sicherlich noch viele weitere Einsatzmöglichkeiten ein…

Rückmeldung

Doch der SwitchPilot wäre kein ESU-Produkt, wenn er nicht noch mehr bieten würde: In Verbindung mit einer ECoS-Zentrale als idealen „Partner“ kann der SwitchPilot bei mechanischer Vorbereitung Ihres Weichenantriebs bzw. Weiche die tatsächliche Weichenstellung erfassen und anzeigen: Endlich haben Sie die Gewissheit, dass Ihre Weiche auch wirklich korrekt geschaltet hat!

Einstellen

Der SwitchPilot kann besonders komfortabel programmiert werden: Zu einen unterstützt er alle DCC Programmiermodi inklusive POM (Hauptgleisprogrammierung). Eine Zentrale mit Programmiergleisausgang vorausgesetzt, können damit alle Einstellungen kontrolliert und verändert werden. Alternativ können Sie die Adresse auch über den Programmiertaster direkt am SwitchPilot vergeben: Knopf drücken – An der Zentrale Schaltbefehl auslösen – Fertig! Besonders komfortabel ist das Einstellen der Parameter für Besitzer unserer ECoS-Zentrale: Auf dem großen Bildschirm werden alle Parameter im Klartext angezeigt und können auf einfachste Weise geändert werden – sogar während des Betriebs!

Schutz

Wie schon bei unseren Lokdecodern gilt auch für den SwitchPilot, dass bei seiner Entwicklung größter Wert auf weitgehende Unzerstörbarkeit gelegt wurde: Alle Transistorausgänge des SwitchPilot sind gegen Überlast und Kurzschluss geschützt. So können Sie sich auch bei Weichendecodern auf die Qualität von ESU verlassen.

SwitchPilot Extension

Der SwitchPilot kann bei Bedarf um das SwitchPilot Extension Modul ergänzt werden: Seitlich angedockt an den SwitchPilot bietet es 4 Relaisausgänge zum Schalten von potentialfreien Verbrauchern oder zur Herzstückpolarisierung.
