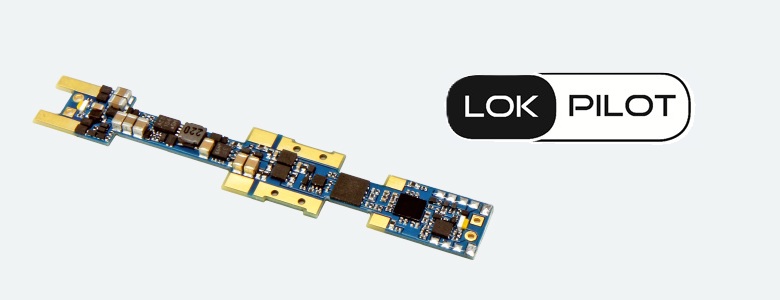

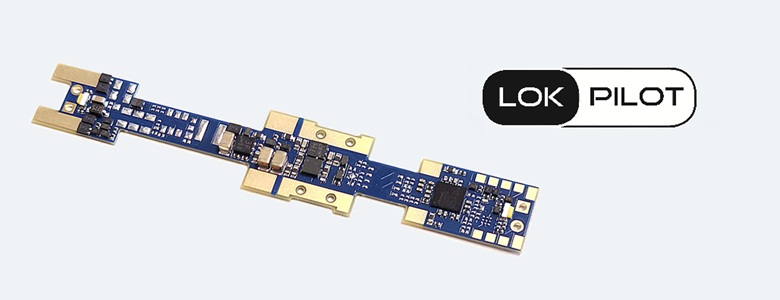

Der LokPilot 5 micro DCC Direct Kato USA wurde speziell für den Einbau in Spur N-Lokomotiven der Marke Kato USA entwickelt. Dieser Decoder lässt sich problemlos in die meisten amerikanischen Diesellokomotiven dieses Herstellers anstelle der serienmäßig verbauten Analogplatine einbauen.
Der LokPilot 5 micro DCC Direct Kato USA ist mit seinen Abmessungen von 60,0 mm x 10,1 mm ein reiner DCC-Decoder.

Betriebsarten

Der LokPilot 5 micro DCC Direct Kato USA ist ein reinrassiger DCC-Decoder. 14 bis 128 Fahrstufen sind ebenso selbstverständlich wie 2- und 4-stellige Adressen. Bis zu 32 Funktionen können ausgelöst werden. Dank RailComPlus® meldet sich der Decoder vollwertig an einer geeigneten Digitalzentrale an. Er beherrscht alle DCC-Programmiermodi und dank RailCom® können die CV-Werte mit geeigneten Zentralen am Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs 1–255 programmieren können, gibt es Zusatzregister.
Der LokPilot 5 micro DCC Direct Kato USA Decoder erkennt die Märklin® Bremsstrecken sowie ZIMO® HLU/ZACK-Befehle oder das Lenz® ABC-System. Bremsen mit DCC-Bremsblöcken oder Gleichspannung ist ebenfalls möglich. Zusätzlich hält er mit einer Selectrix®-Bremsdiode an. Ein AUTOMATISCHER ABC-Pendelzug ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokPilot 5 micro DCC Direct Kato USA kann mit analogem Gleichstrom betrieben werden. Der Decoder wechselt vollautomatisch zwischen den Betriebsarten. Meistens sind keine Einstellungen erforderlich.

Funktionen

Trotz seiner kompakten Abmessungen verfügt der LokPilot 5 micro DCC Direct Kato USA über eine enorme Anzahl an Funktionsausgängen. Zwei direkt verlötete SMD-LEDs dienen der Front- und Rückbeleuchtung. Für ältere Modelle können zwei 3-mm-LEDs (jeweils eine mit Widerstand) angelötet und separat angesteuert werden. Drei weitere stromführende Funktionsausgänge (ohne Widerstand) stehen ebenfalls zur Verfügung. Alle wichtigen Lichtfunktionen sind verfügbar. Die Helligkeit jedes Ausgangs ist separat einstellbar.

Motor

Die Motorsteuerung des LokPilot 5 micro DCC Direct Kato USA verfügt über eine variable PWM-Taktfrequenz von 10 kHz bis 50 kHz, die insbesondere bei Glockenankermotoren einen flüsterleisen Betrieb gewährleistet – das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung lässt sich mit bis zu 10 CVs an schwierige Fälle anpassen. Die einzigartige „Autotune“-Funktion ermöglicht die automatische Messung des Decoders am Motor. Der LokPilot 5 micro DCC Direct Kato USA Decoder liefert bis zu 0,9 A Motorleistung.
Betriebssicherheit
Auf Wunsch kann ein PowerPack an den LokPilot 5 micro DCC Direct Kato USA angeschlossen werden, um verschmutzte Gleisabschnitte über den Logikpegelausgang AUX6 zu überbrücken.

Schutz

Selbstverständlich sind die Ausgänge gegen Überlastung geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
