Hier zeigen wir Ihnen in wenigen Schritten, wie Sie den Elektrotriebwagen vom Typ FLIRT der Marke Liliput mit einem LokSound Decoder ausstatten.
Durch den Einbau wird neben dem original FLIRT-LokSound selbstverständlich auch die digitale Fahr- und Lichtsteuerung ermöglicht.
Sie benötigen für den Umbau:
- 1x 52499 21-Pol-Universal-LokSound-Decoder
- 1x 50440 Lautsprecher 16x25mm, rechteckig, 100 Ohm, ohne Schallkapsel
- LokSound-Datei 92433 für Liliput FLIRT. Diese können Sie hier herunterladen.
- 1x 53451 LokProgrammer-Set
- Computer zum Betrieb des LokProgrammer-Sets
- Lötkolben
- Schraubendreher
- ggf. Drahtschneider
So wird es gemacht:
- Schritt 1

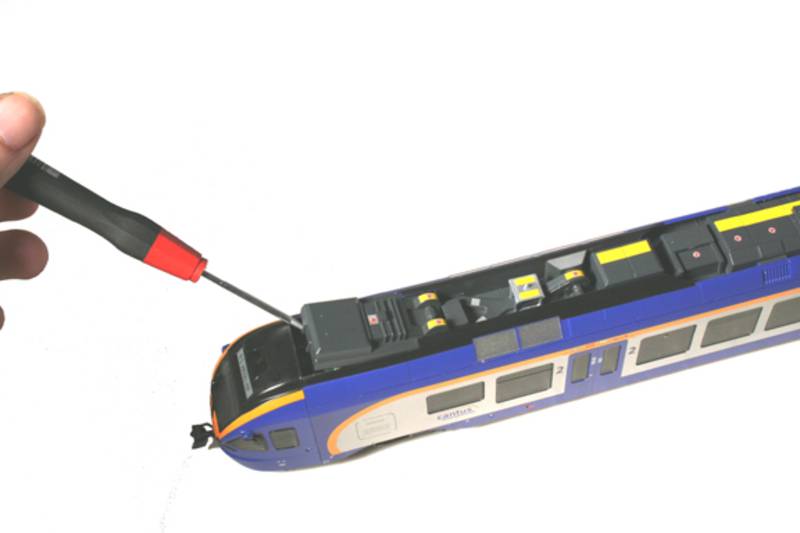

Entfernen Sie das Transformator-Element auf dem Dach der Triebwagen-Einheit "A" (Bezeichnung an der Untersteite des Triebwagens). Verwenden Sie hierzu einen Schraubendreher, um die Kunststoff-Nasen des Teiles aus der Einrastung zu lösen.
- Schritt 2

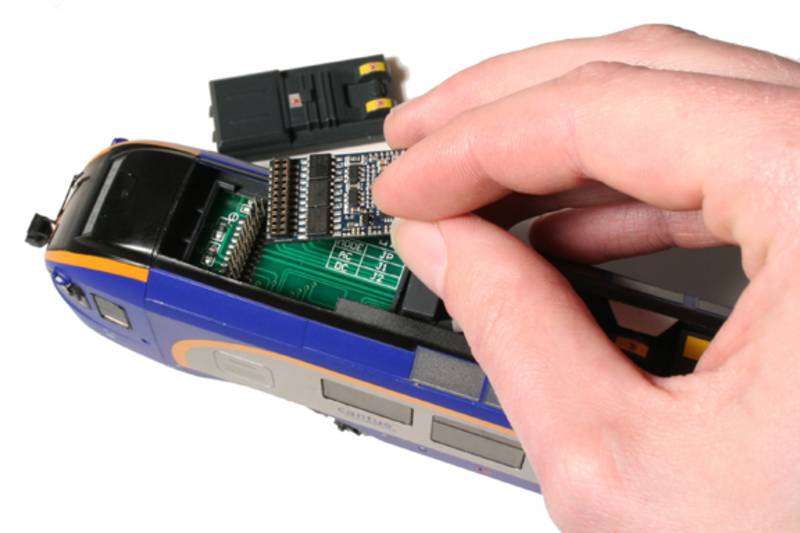

Setzen Sie den Decoder entsprechend der Kontaktstiftpolung ein, nachdem Sie mit Hilfe des Lötkolbens den Lautsprecher und die Lautsprecherkabel entfernt haben.
Achten Sie darauf, dass die Buchsenleiste des Decoders nach oben zeigt.
Stecken Sie das Transformator-Element wieder auf, um den Decoder von außen unsichtbar zu machen.
- Schritt 3

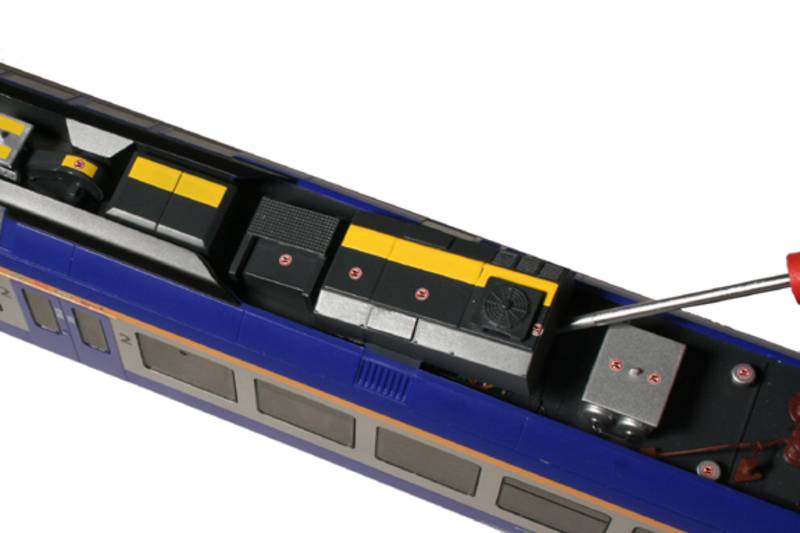

Lösen Sie das aufgesteckte Klimagerät-Element auf dem Dach mit Hilfe eines kleinen Schraubendrehers.
- Schritt 4

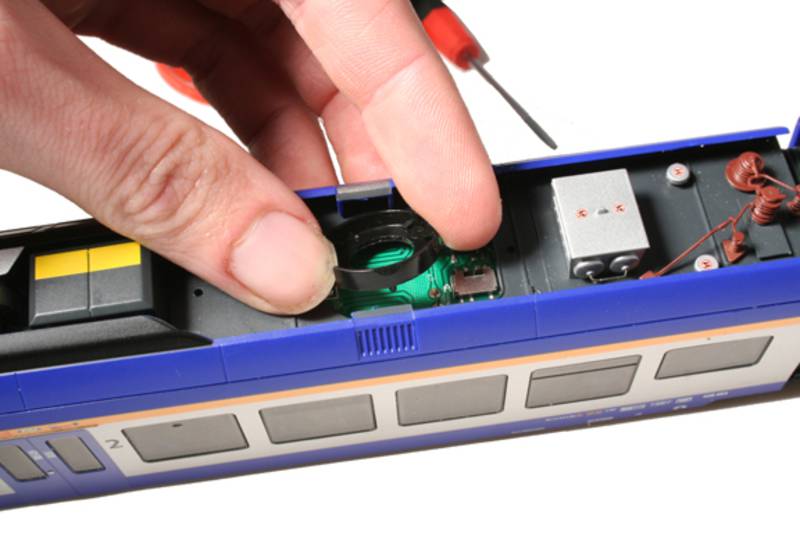

Entfernen Sie die vorinstallierte, aufgesteckte 16mm-Schallkapsel durch einfaches Abziehen von der Platine.
- Schritt 5
Löten Sie die Kabel vom runden Lautsprecher auf den rechteckigen 16mmx25mm Lautsprecher um.

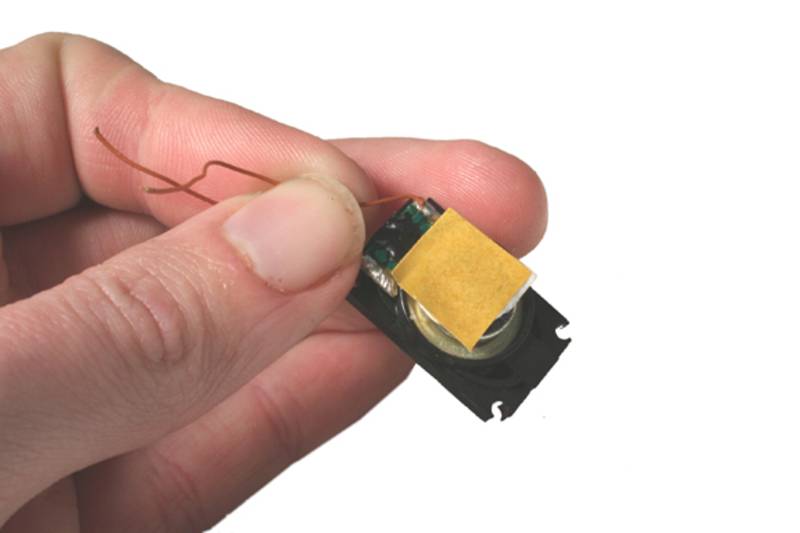

Bringen Sie ein Doppelklebeband an der Unterseite des 16mmx25mm-Lautsprechers an.
- Schritt 6

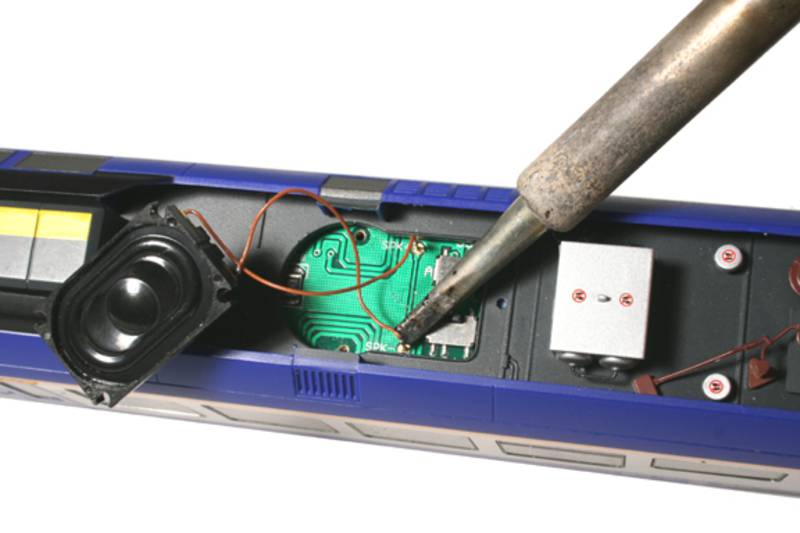

Löten Sie die Lautsprecherkabel an die Kontaktstifte an, kürzen Sie gegebenenfalls die Lautsprecherkabel. Wir empfehlen die Kontaktstifte eventuell mit Hilfe eines Drahtschneiders zu halbieren und vorzuverzinnen.
- Schritt 7

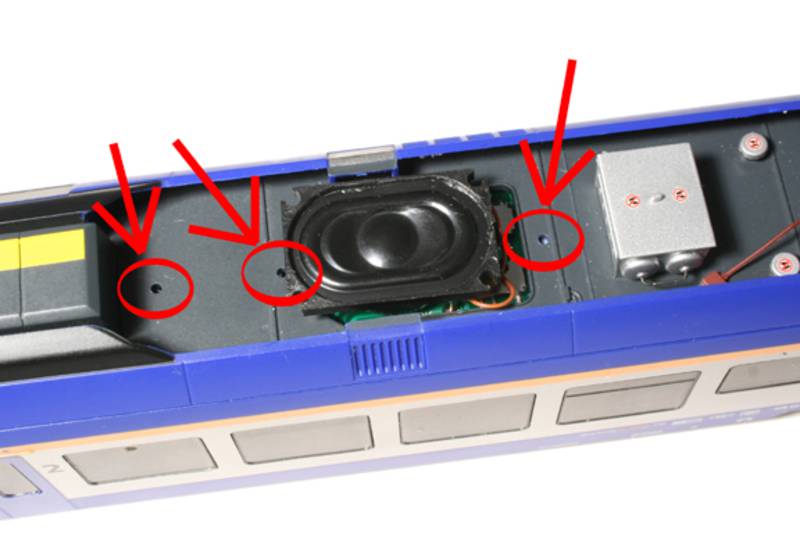

Entfernen Sie die Schutzfolie des Doppelklebebands und kleben Sie den Lautsprecher an die Platine. Achten Sie darauf, dass die Stecklöcher der Verkleidung frei bleiben.
Stecken Sie die Verkleidung (Klimagerät) wieder auf.
Stellen Sie nun die Lok auf das Programmiergleis und programmieren Sie den LokSound 92433 mit Hilfe des LokProgrammer-Sets.
