Umbau KM-1 BR 23 mit LokSound XL V4.0

Sie möchten Ihre KM-1® BR 23 mit einem vorbildgetreuem Sound ausstatten? Hier zeigen wir Ihnen, wie Sie einen LokSound XL V4.0 Decoder einbauen können. Natürlich sind neben dem Originalsound auch alle Lichteffekte und die Rauchgeneratoren schaltbar.

Sie benötigen für den Umbau:

1x LokSound XL V4.0 Decoder, ESU Artikel-Nr. 54599 (Stiftleistenversion)

1x LokProgrammer-Set, ESU Artikel-Nr. 53451

1x Schraubendreher

1x Isolierband

Auftakt - Vorbereiten des Materials

Zunächst müssen Sie den LokSound XL V4.0 Decoder mit dem passenden Soundprojekt versorgen. Das passende Projekt mit der Nummer 56581 können Sie - wie immer bei ESU - kostenlos von unserer Homepage herunterladen. Es ist bereits komplett für den Einsatz in der KM-1® BR23 optimiert. Sie müssen nichts extra einstellen! Zur Programmierung benötigen Sie den ESU LokProgrammer. Falls Sie selbst keinen besitzen, wird Ihnen Ihr ESU Fachhändler den Decoder sicherlich gleich programmieren.

Entfernen Sie den Kohleeinsatz am Tender und den LokSound XL V3.5 Decoder. Stecken Sie nun den LokSound XL V4.0 in die vorhandene Schnittstelle ein. Die genaue Einbaulage entnehmen Sie der nachstehenden Abbildung.

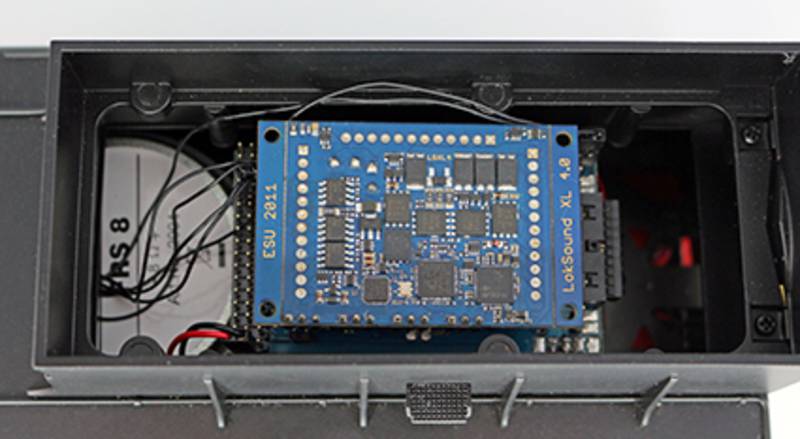

Tender mit eingebautem Decoder

Wichtig! Achten Sie unbedingt auf den korrekten Einbau des Decoders. Nicht korrekt eingesteckte Decoder können u. U. zur Zerstörung des Decoders bzw. der Lokplatine führen.

Um Schäden am Decoder zu vermeiden ist vor dem Aufsetzen des Kohleeinsatzes die Unterseite mit Isolierband abzukleben.

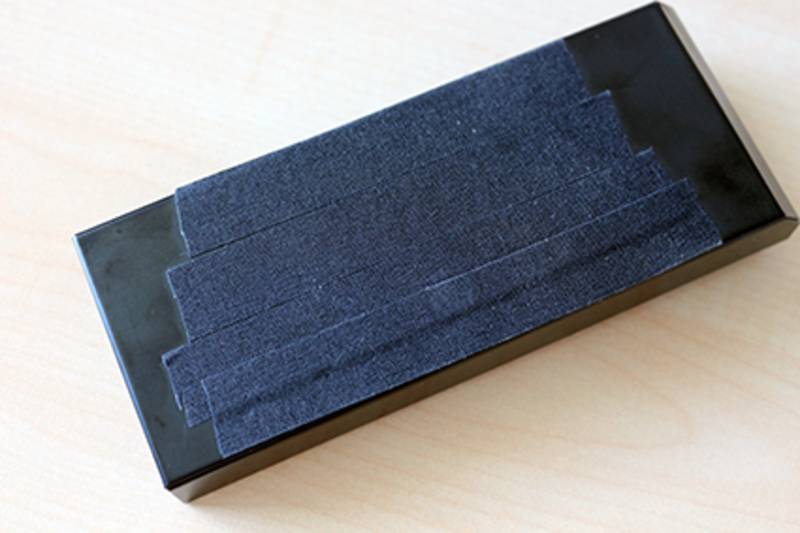

Kohleeinsatz mit Isolierband

Nun können Sie zu Ihrer ersten Probefahrt starten und den neuen Sound in vollen Zügen genießen. Die Funktionstasten orientieren sich an der Belegung des ursprünglichen LokSound XL V3.5 Decoders.
