Hier zeigen wir Ihnen in wenigen Schritten, wie Sie die Dampflok BR64 Spur G der Marke Piko mit einem LokSound XL oder einem LokPilot XL Decoder ausstatten können.
1x LokPilot XL Decoder 54640
Kreuzschlitz-Schraubendreher
ggf. Drahtschneider
Lokpilot V4.0 54640

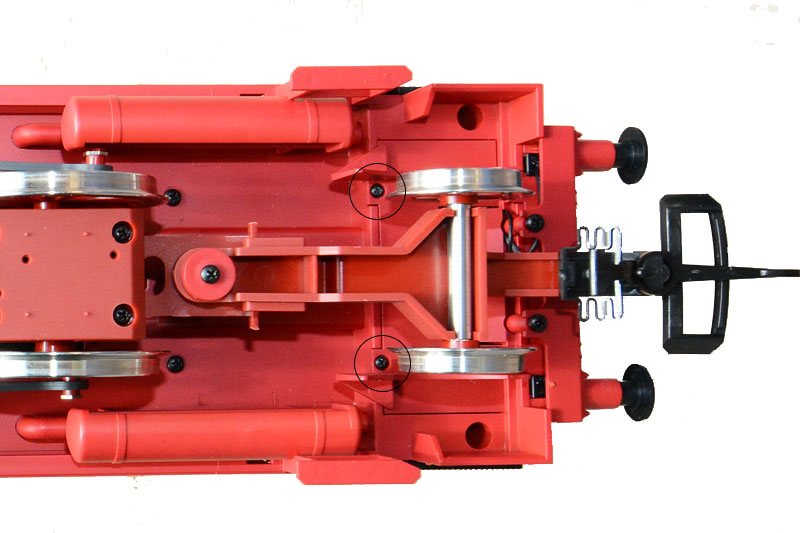

Entfernen Sie den Deckel unter dem Kohlekasten und schrauben Sie die große Verteilplatine ab. Entfernen Sie alle Kabel an dieser Platine.
Nun verbinden Sie die Kabel mit den entsprechenden Anschlüssen am LokPilot:
| TrkL | grau – Gleis links |
| TrkR | weiß – Gleis rechts |
| Mot+ | rot - Motor |
| Mot- | blau - Motor |
| RL | gelb von hinterer Licht-Verteilplatine |
| FL | gelb von vorderer Licht-Verteilplatine |
| U+ | schwarz von vorderer und hinterer Licht-Verteilplatine |
| AUX1 | weiß/rot - Triebwerksbeleuchtung |
| AUX2 | grün - Rauchgenerator |
Braun von den Licht-Verteilplatinen wird nicht benötigt.

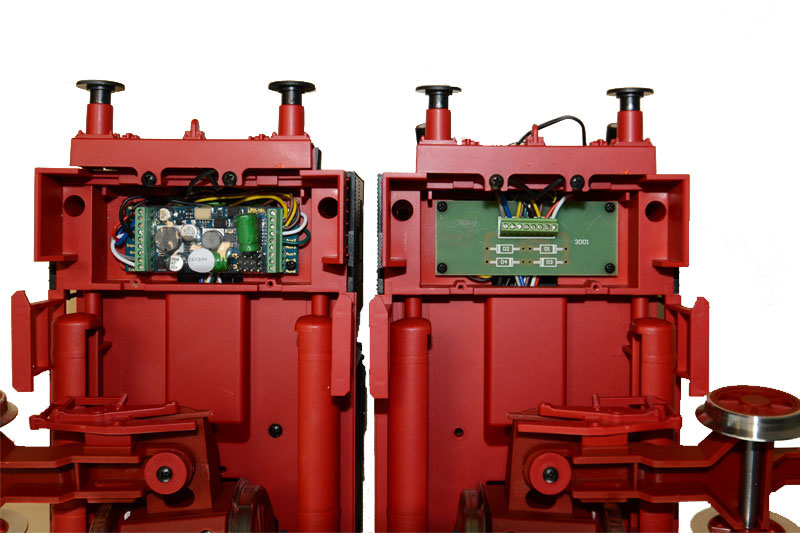

Der Decoder wird nun mit einer Schraube der Verteilplatine unter dem Kohlekasten befestigt.
Für ein optimales Fahrverhalten sollten Sie noch nachstehende Parameter (CVs) ändern:
| CV 51 | 0 |
| CV 52 | 0 |
| CV 53 | 140 |
| CV 54 | 48 |
| CV 55 | 28 |
| CV 56 | 255 |
