Hier zeigen wir, wie einfach es ist, einen der in vielen älteren Märklin Delta-Loks verbauten Allstrommotor in einen Gleichstrommotor umzubauen. Alles was Sie dazu brauchen ist ein passender Permanentmagnet, den Sie direkt bei ESU beziehen können.
Warum sollten Sie den Motor umbauen?
Die Antwort ist sehr einfach: Erst nach dem Umbau des Motors werden Sie einen LokPilot oder LokSound Decoder damit antreiben können. Aktuelle ESU Decoder können Allstrommotoren nicht mehr direkt antreiben. Wir haben uns zu diesem Schritt entschlossen, weil die Fahrleistungen von Allstrommotoren nicht mehr heutigen Ansprüchen genügen: Selbst der beste Decoder könnte diesen Motoren keine befriedigenden "Manieren" beibringen.
Nach dem Umbau jedoch werden Ihre Loks dank ESU Decoder nie dagewesene Fahreigenschaften erbringen: Nicht nur, dass plötzlich auch Ihre alten Modelle in den Genuß einer Lastregelung kommen, auch die Langsamfahreigenschaften werden sich erheblich verbessern. Zudem gehen sowohl Geräuschpegel als auch Stromaufnahme des Motors deutlich zurück. In fast allen Fällen ist allein durch den Einbau des Permanent-Magnets in Verbindung mit einem ESU Decoder der zeitintensive, teure "Totalumbau" zum 5-Sterne Hochleistungsmotor überflüssig.
So wird es gemacht:
- Schritt 1

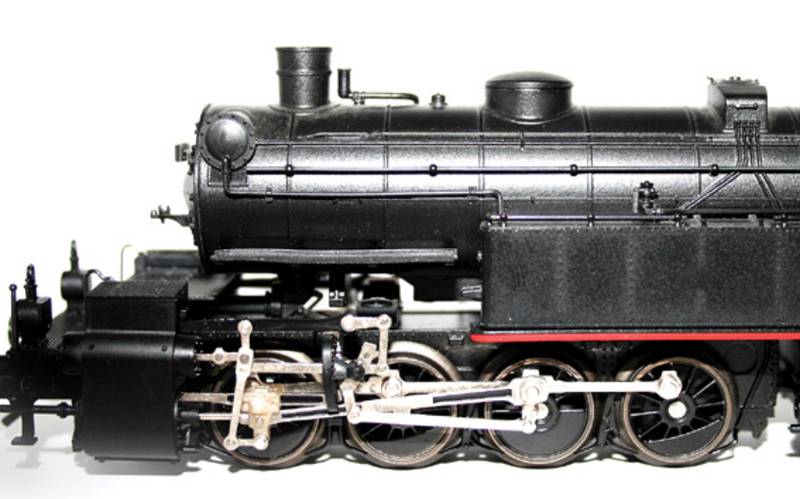

Ausgangspunkt ist eine Delta-Lok.
- Schritt 2

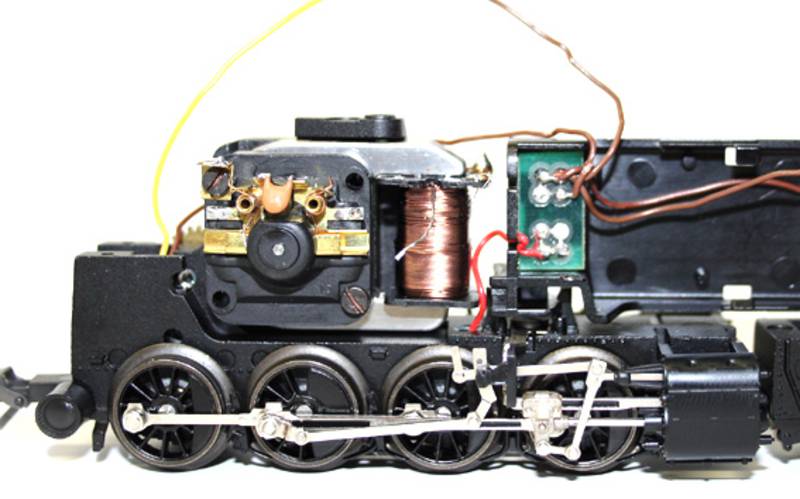

Allstrommotor mit angeschlossenem Delta-Decoder. Entfernen Sie alle Drähte zwischen Motor und Decoder und alle Entstörkondensatoren, außer dem zwischen den Motoranschlüssen.
- Schritt 3

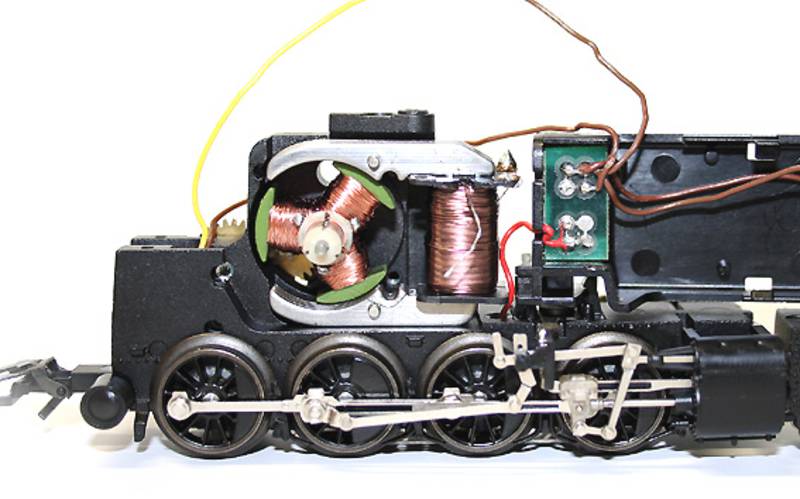

Entfernen Sie die beiden Schrauben am Motorlagerschild und heben Sie das Lagerschild vorsichtig ab. Achten Sie darauf, dass die Kohlebürsten nicht verloren gehen!
- Schritt 4

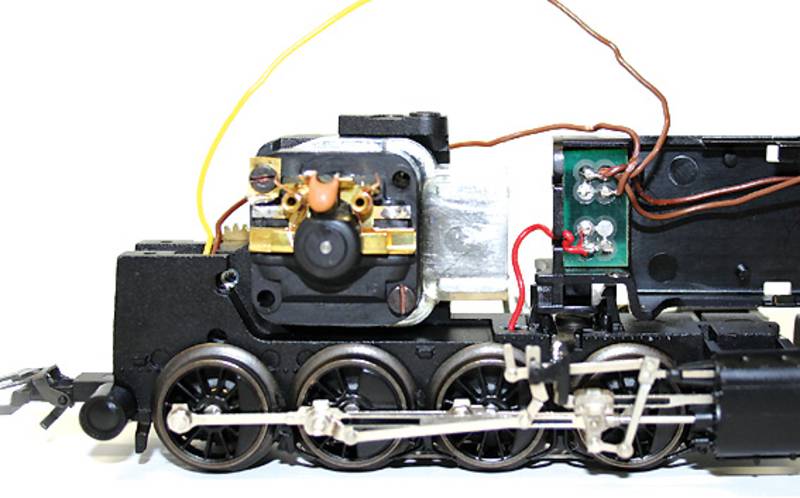

Ziehen Sie die alte Feldspule ab und ersetzen Sie sie durch den passenden Permanentmagneten.
- Schritt 5
Montieren Sie das Lagerschild wieder vorsichtig: Die Kohlebürsten dabei leicht anheben bzw. auseinanderziehen, damit sich das Lagerschild über dem Kommutator montieren lässt.
- Schritt 6

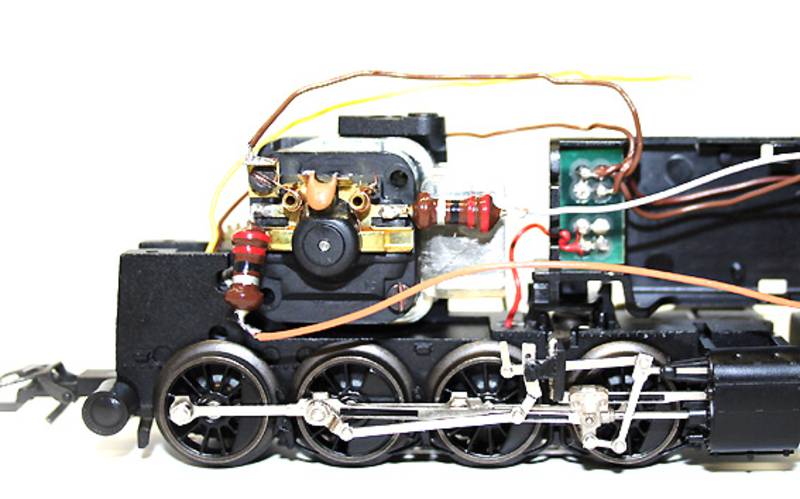

Löten Sie an jeden Motoranschluss eine Entstördrossel und verbinden Sie das andere Ende mit dem grauen bzw. orangenen Kabel des LokPilot bzw. LokSound Decoders. Fertig ist Ihr Motorumbau!
