Functionmapping mit Dekoderfamilie V4.0

Hier wird erläutert, wie Sie das Functionmapping für Dekoder der Familie V4.0 (LokPilot V4.0, LokPilot DCC V4.0, LokPilot micro, LokSound V4.0, LokSound micro V4.0) mit der ECoS vornehmen können.

Für die beschriebene Funktionalität ist mindestens Version 3.4.0. der ECoS-Software erforderlich.

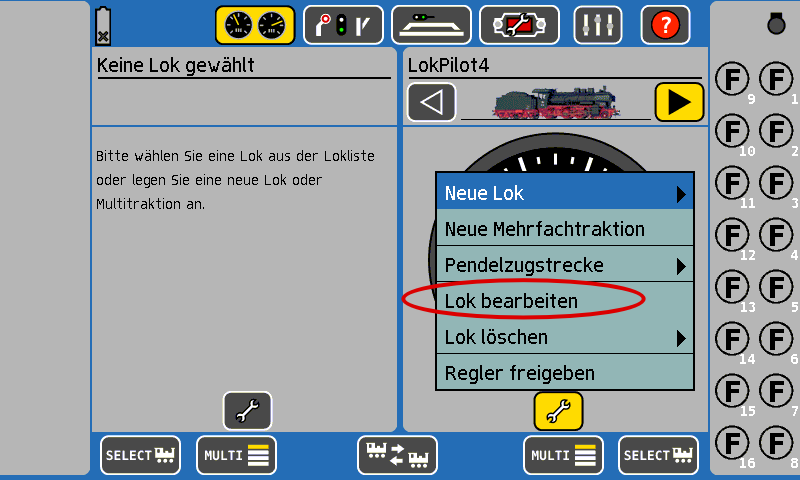

1. Lok bearbeiten

Öffnen Sie die Lok zum Bearbeiten.

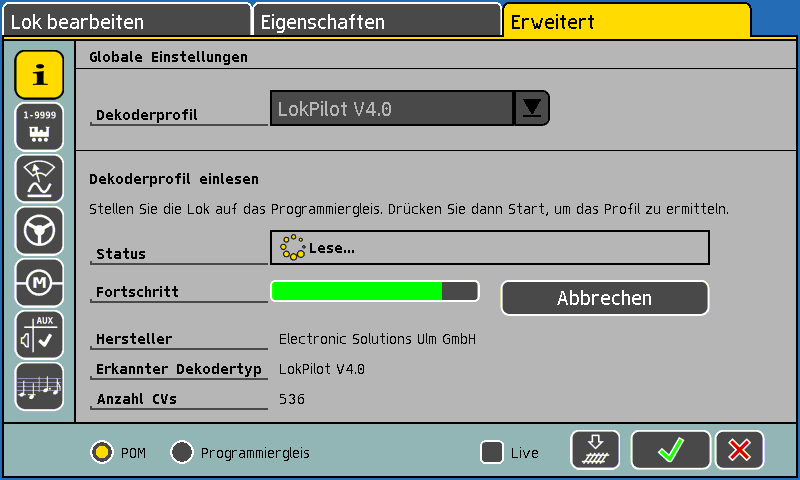

2. Lok einlesen

Wählen Sie den Reiter "Erweitert" und lesen Sie das Dekoderprofil Ihres LokSound V4.0, LokPilot V4.0, LokPilot DCC V4.0, LokPilot micro V4.0 oder LokSound micro V4.0  ein.

Der Einlesevorgang wird einige Zeit dauern.

Wenn Sie den Dekoder bereits früher eingelesen haben, können Sie diesen Schritt überspringen.

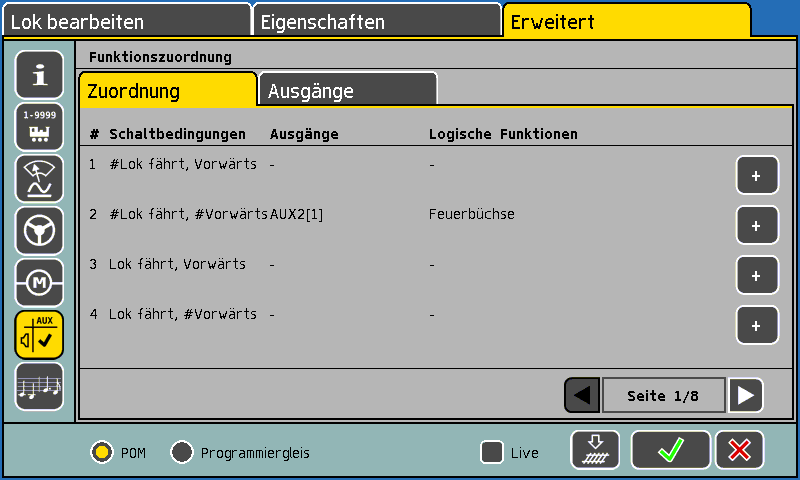

3. Functionmapping Übersichtstabelle

Im Menu "Funktionszuordnung" finden Sie nun das Functionmapping.

Die Zuordnung "Eingang" zu "Ausgang" erfolgt in sogenannten "Bedingungs-Slots". Die Nummer des Slots steht am Anfang jeder Zeile. In jedem Slot können verschiedene Bedingungen (Funktionstasten, Zustände, Eingänge) einer Aktion (Funktionsausgang, logische Funktion) zugeordnet werden.

Die gezeigte Tabelle stellt die Übersicht über die Zuordnungen dar. In Slot 2 beispielsweise ist die Bedingung "#Lok fährt" und "#Vorwärts". Das "#" steht immer für "Nicht". In unserem Beispiel ist somit die Bedingung "Nicht Lok fährt", also eine stehende Lok und "Nicht Vorwärts" also rückwärts. Die Aktion wird also im Stand mit Fahrtrichtung rückwärts ausgeführt.

Als Aktion wird in unserem Beispiel in Slot 2 AUX2[1] eingeschaltet und die logische Funktion "Feuerbüchse" aktiviert. Informationen über logische Funktionen können Sie dem Dekoderhandbuch entnehmen. Die Bezeichnung [1] hinter AUX2 bezieht sich auf die 1. Ausgangskonfiguration für den Ausgang AUX2, mehr dazu im Abschnitt "5. Ausgänge"

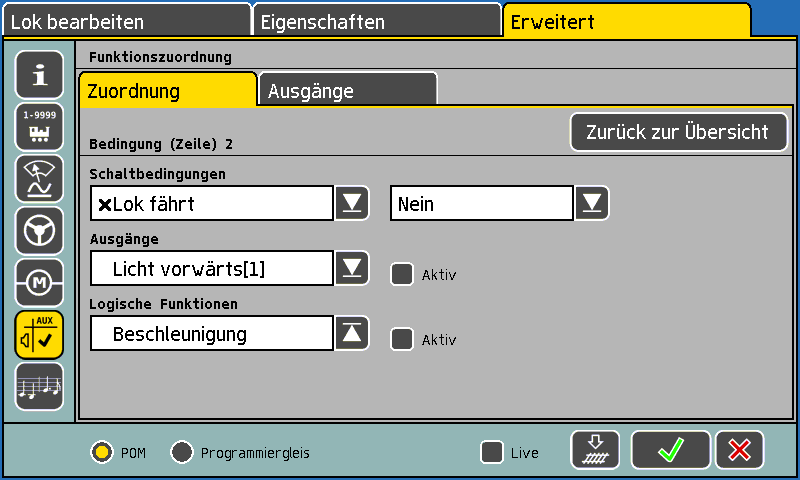

4. Functionmapping Bearbeitungsfenster

Um die Schaltbedingungen, Ausgänge oder logischen Funktionen eines Mapping-Slots zu ändern, drücken Sie in der Übersichtstabelle das "+"-Zeichen am Ende der Zeile.

Bedingung

Die Schaltbedinung kann "Ignorieren", "Ja" oder "Nein" sein.

  • Ignorieren: Der Wert der Bedingung wird nicht herangezogen. Wenn z.B. für die Bedingung"Lok fährt" "Ignorieren" gewählt wird, dann wird Aktion im Stand und in der Fahrt ausgeführt.
  • Ja: Der Wert der Bedingung muss für die Aktion ja ergeben. Wenn z.B. für die Bedingung "Lok fährt" "Ja" gewählt wird, dann wird die Aktion nur in Fahrt ausgeführt.
  • Nein: Der Wert der Bedingung muss für die Aktion nein ergeben. Wenn z.B. für die Bedingung "Lok fährt" " Nein" gewählt wird, dann wird die Aktion nur im Stand ausgeführt. Wenn z.B. für die Funktionstaste "F0" "Nein" gewählt wird, dann wird die Aktion nur ausgeführt, wenn "F0" nicht gedrückt ist.

Es können mehrere Bedingungen gleichzeitig pro Slot mit "Ja" oder "Nein" belegt sein. Es ist z.B. möglich die Bedingung "Lok steht", "Fahrtrichtung rückwärts", "F1 gedrückt" und "F0 nicht gedrückt" gewählt werden. Die Bedingungen müssen immer alle erfüllt sein.

Der gewählte Zustand der Bedingung wird in der Auswahlbox durch einen Haken für "Ja" und ein Kreuz für "Nein" angezeigt.

Ausgänge
Hier kann ausgewählt werden, welche Ausgänge bei erfüllter Bedingung geschaltet werden. In der Auswahlbox werden als "Aktiv" markierte Ausgänge mit einem Haken gekennzeichnet.
Logische Funktionen

Hier kann ausgewählt werden, welche Logischen Funktionen bei erfüllter Bedingung geschaltet werden. In der Auswahlbox werden als "Aktiv" markierte Funktionen mit einem Haken gekennzeichnet.



Um die Auswahl zu speichern und zur Übersichtstabelle zurückzukehren, drücken Sie den Button "Zurück zur Übersicht"

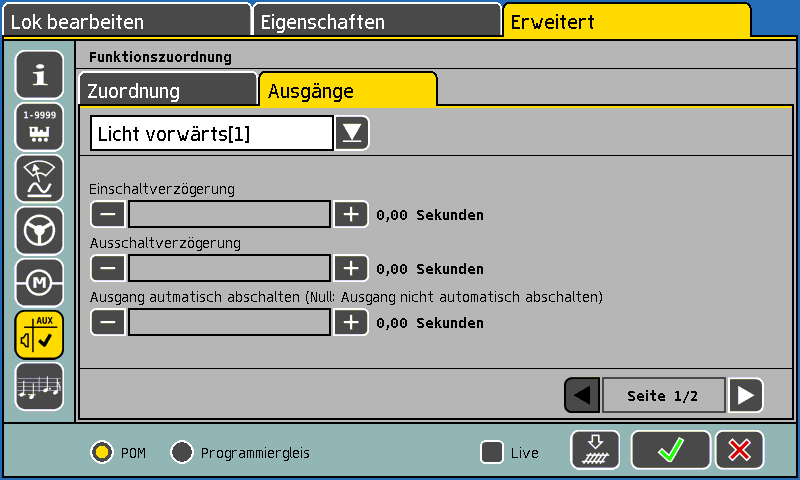

5. Augsgangskonfiguration

Im Reiter "Ausgänge" können Sie die Konfiguration der AUX-Ausgänge vornehmen.

Sollte ein Ausgang mehr als eine Konfiguration besitzen, so wird dies über eckige Klammern angezeigt ("[..]"). In diesem Fall können demselben physikalischen AUX-Ausgang des Dekodern z.B. verschiedene Lichteffekte zugeordnet werden.

Sie können z.B. "Licht vorwärts[1]" mit der Konfiguration "Dimmbares Licht" und "Licht vorwärts[2]" mit der Konfiguration "Single Strobe" belegen.

So ist es möglich durch Belegung des Slots #1 mit der Bedingung "F0 ja" und dem Ausgang "Licht vorwärts[1]" und der Belegung des Slots #2 mit der Bedingung "F1 ja" und dem Ausgang "Licht vorwärts[2]" den AUX-Ausgang "Licht vorwärts" durch Aktivieren von F0 dauerhaft leuchten und durch Aktivieren von F1 blinken zu lassen.



6. Mapping schreiben

Bitte beachten:

Das Mapping wird erst geschrieben, wenn das Schienensymbol oder der "OK"-Button gedrückt werden. Eine Änderung im "Live"-Modus ist für das Functionmapping nicht möglich.
